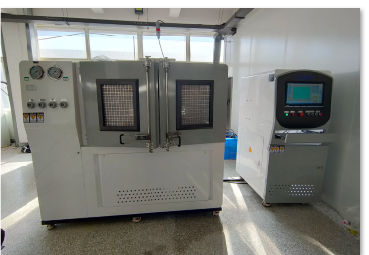

液力脈沖試驗機-液力增壓循環試驗機
瀏覽：次 2025-12-20 09:45:45
一、產品概述：
液力脈沖試驗機（又稱液壓脈沖疲勞試驗臺）是通過周期性交變液壓，模擬零部件在工況下的壓力疲勞與脈沖沖擊，評估其耐久性、泄漏與破壞極限的專用設備，廣泛用于管路、容器、液壓元件的研發與質檢。以下從核心原理、關鍵參數、系統構成、應用場景及選型要點展開說明；
二、核心原理
·工作原理：以液壓泵 + 脈沖發生器產生設定壓力 / 頻率的交變液壓力，通過管路加載至試件，同步監測壓力、流量、溫度與循環次數，直到試件失效或達到預設循環數，判定疲勞壽命。
·主流類型
電液伺服型：響應快（≤5ms）、壓力 / 波形精度高（±1% FS），可輸出正弦 / 方波 / 梯形波，適配高精度研發與標準測試，成本較高。
機械凸輪型：結構簡單、成本低，適合批量質檢與固定波形的例行試驗，響應與波形靈活性較弱。
三、技術參數
|
參數項 |
典型范圍 |
說明 |
|
脈沖壓力范圍 |
0~5MPa（峰值），谷值 0.1~1MPa 可調 |
適配中低壓試件，壓力控制精度 ±0.5% FS（0.025MPa） |
|
脈沖頻率 |
0.1~2Hz（6~120 次 / 分） |
低頻模擬重載沖擊，高頻模擬振動工況，步進 0.1Hz |
|
脈沖波形 |
正弦波、方波、梯形波（失真度≤2%） |
滿足 GB/T 7939、ISO 6803 等標準波形要求 |
|
試驗介質 |
清水、水 - 乙二醇、液壓油（32#/46#） |
與試件材質相容，避免腐蝕與氣蝕 |
|
介質溫度 |
室溫～100℃（精度 ±1℃） |
可選 - 40℃~+100℃寬溫模塊，模擬極端環境 |
|
循環計數 |
0~1000000次（精度 ±1 次） |
支持斷點續存與失效自動停機 |
|
試驗工位 |
1~4 工位 |
工位獨立控壓 / 控溫，適配批量測試 |
|
壓力測量 |
0~6MPa 0.25 級傳感器 |
確保 5MPa 量程內高精度采集 |
|
整機功率 |
5~10kW |
含泵組、溫控、測控系統功耗 |
|
防護等級 |
主機 IP54，測控柜 IP42 |
適配工業現場粉塵、潮濕環境 |
四、系統結構：
1.液壓動力模塊：高壓泵、脈沖發生器、蓄能器、冷卻 / 加熱裝置，提供穩定交變壓力與可控油溫。
2.測控系統：工業 PC+PLC + 數據采集卡，搭配壓力 / 溫度 / 流量傳感器，實時顯示壓力 - 時間曲線，支持數據存儲、報告生成與遠程監控。
3.試驗艙與夾具：安裝試件、防噴濺保護，夾具適配不同管徑 / 接口（如卡套、法蘭），部分帶泄漏自動檢測。
4.安全保護：超壓 / 超溫 / 泄漏報警、自動停機、斷電數據保存，滿足無人值守需求。
