標題：線纜耐油污測試裝置-電纜耐油污試驗機

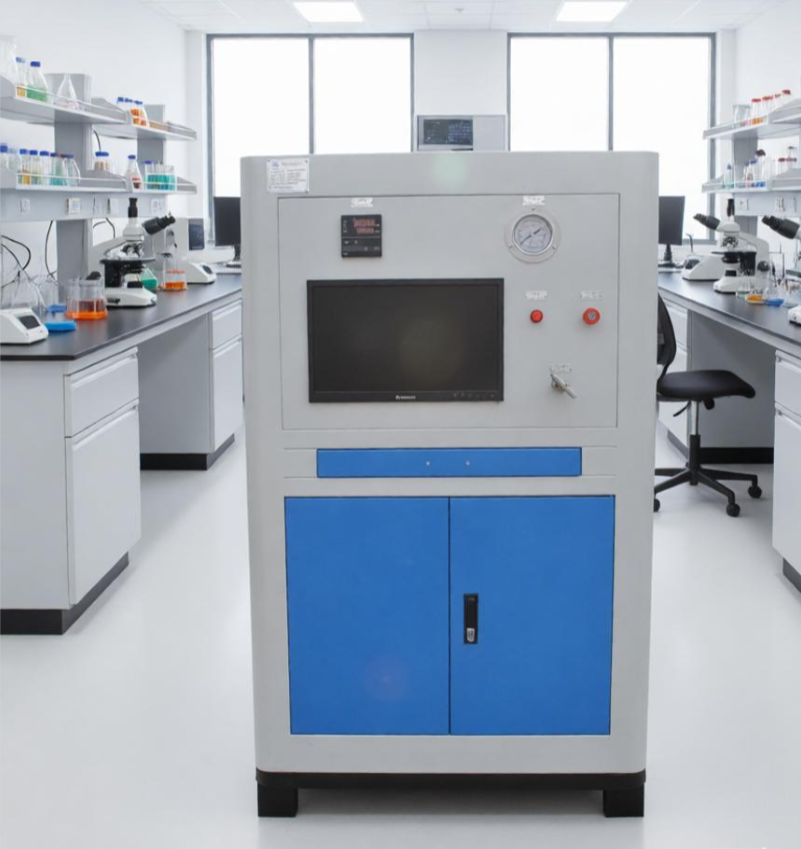

線纜耐油污測試裝置-電纜耐油污試驗機

參考標準：

一、概述

本設備為線纜耐油污測試平臺，用于開展工件清洗噴淋工藝驗證實驗，模擬油污溶液噴淋沖刷工況，完成可靠性試驗。通過測試不同工件、噴淋壓力、油污溶液配方下的清洗效果，獲取實驗數據，為后續量產清洗設備的方案設計提供試驗依據。設備采用模塊化框架結構，拆裝、維護、改造便捷。

二、組成

設備主要組成：上部噴淋實驗腔體、鋁型材支撐機架、底部儲液水箱、懸臂式觸摸控制屏操作終端、內腔工件承載格柵。

1. 噴淋實驗腔體（上部箱體）腔體為封閉式實驗工作腔，內腔底部布置格柵承

載平臺；格柵用于放置待測工件，同時允許噴淋后的清洗液向下回流。腔體側壁可預留管路接口，用于接入外部噴淋管路，實現清洗液對工件噴淋沖刷；腔體殼體起到防護作用，防止清洗液飛濺外泄。

2. 鋁型材支撐機架采用工業鋁型材搭建支撐框架，作為上部實驗腔體的承載基座。框架內部預留安裝空間，可布置水泵、管路、閥件等流體元器件；機架下部空腔用于放置儲液水箱。鋁型材結構方便加裝防護門板，裝配與后期改裝拓展便捷。

3. 儲液水箱（底部箱體）布置于機架底部空腔，作為清洗液存儲容器，接收腔體回流的清洗液，實現清洗液循環供給。水箱可配置排污口、補液口，便于廢液排放以及清洗液加注。

4. 懸臂操作終端腔體側面配置懸臂安裝觸摸屏人機界面，可完成噴淋時間、循環啟停等實驗參數設置，可外接調壓元件實現噴淋壓力調節，實現實驗流程控制，實時查看設備運行狀態。

三、原理

1. 將待實驗工件放置在腔體內格柵承載平臺上；

2. 在觸摸屏設置實驗參數，啟動設備；

3. 儲液水箱內清洗液由輸送泵加壓輸送至腔體內噴淋管路，對工件進行噴淋清洗實驗；

4. 噴淋后的清洗液透過格柵向下回流，流回底部儲液水箱，實現清洗液循環使用；

5. 實驗完成后，排空水箱廢液，取出工件，觀測清洗效果，記錄實驗數據。

四、操作步驟：

循環動力：耐腐變頻齒輪油泵，具備連續 24h 不間斷運行能力，介質溫度55℃下長期穩定工作，具備泵體過熱保護

噴淋壓力：0～0.5MPa 變頻可調，壓力閉環反饋，觸摸屏實時顯示實際噴淋壓力，壓力波動≤±0.02MPa

循環流量：0～25L/min 連續可調，帶流量實時監測顯示

噴淋結構：頂部多組萬向可拆卸噴嘴，角度任意調節，全域覆蓋試樣；噴嘴防

堵塞結構，可單路獨立開關，支持分區噴淋試驗

回流方式：腔體底部大傾角集油結構，無積液死角，重力快速回流儲油槽，腔體無殘液積存.

過濾系統：三級過濾（粗濾 + 中級過濾 + 精密濾芯），帶壓差報警，濾芯堵塞自動報警提示，有效攔截雜質，充分保護噴嘴與油泵

排油結構：底部側裝大口徑快速球閥，帶殘液放空結構，方便換油、排污、腔體沖洗；預留外接快速接口，可外接廢液收集裝置
